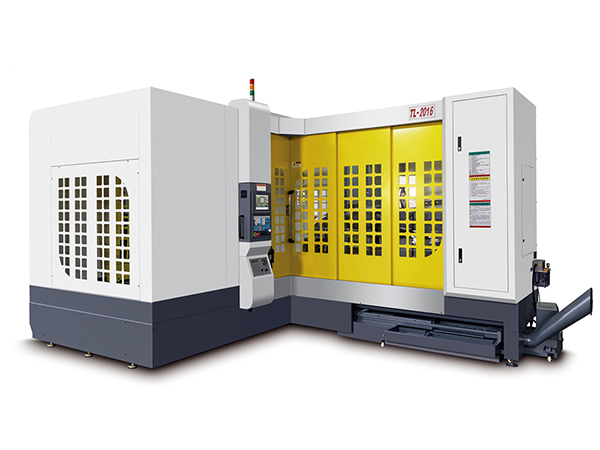

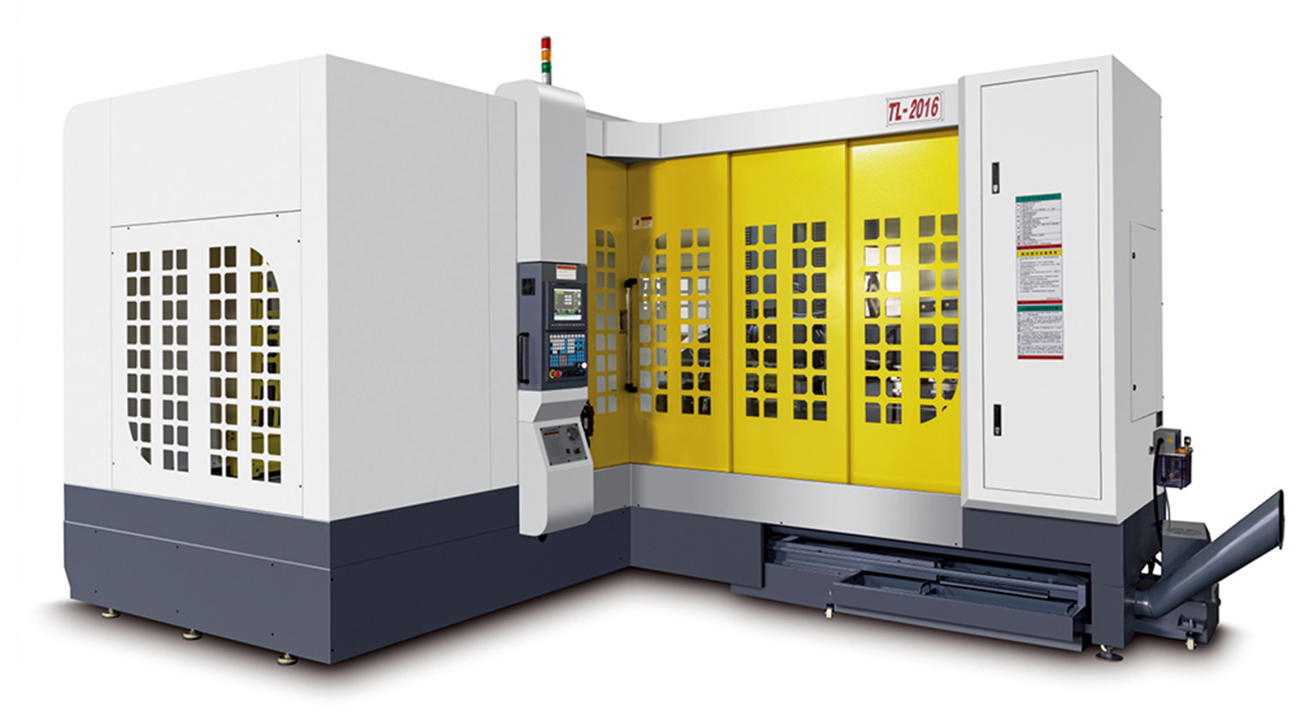

产品特点：针对大型汽车模具开发的产品，高钢性、承载大，加大工作台，装、拆工件方便，适合大孔钻深加工，可选择半罩式设计，方便进出工作。
加工范围：适用于各种类型工件深孔加工:模具(包括运水孔、热流道、顶针孔、导柱孔和司筒孔)、汽车零件、曲轴边杆、液压管道等。
联系咨询>
产品参数表:
TL-2016M标准规格 | |||
规格 | 项目 | 单位 | TL-2016M |
行程 | X轴行程（左右） | mm | 2200 |
Y轴行程（上下） | mm | 1600 | |
Z轴行程（前后） | mm | 1600 | |
加工范围 | 极限钻孔深度 | mm | 1600 |
钻孔孔径 | mm | 3-40 | |
钻孔进给速度 | mm/min | 10-250 | |
加工精度 | 钻孔直径偏差 | mm | ≤0.02 |
钻孔直线偏差 | mm | 0.5mm/1000mm | |
钻孔表面粗糙度 | um | Ra≤3.2 | |
工作台 | 工作台尺寸 | mm | 2600X1500 |
工作台极限负重 | KG | 12000 | |
T型槽数量 | / | 6 | |
T型槽规格 | mm | 22 | |
主轴 | 主轴电机功率 | KW | 15 |
主轴转速（无级） | rpm | 7000 | |
电机 | X轴AC伺服电机 | KW | 4.4 |
Y轴AC伺服电机 | KW | 3 | |
Z轴AC伺服电机 | KW | 2 | |
切削油装置 | 切削油泵功率 | HP | 10 |
切削油泵压力 | kg/cm² | 100 | |
切削油箱容量 | L | 800 | |
恒温油冷机功率 | KW | 3 | |
其他 | 机床净重 | KG | 1600 |
整机功率 | KW | 35 | |
机床尺寸（长X宽X高） | mm | 6400X5600X3000 | |
声明：本配置技术参数方案因研发不断改进，会略有不同，请以交机实际参数为准！
